Las redes de computadoras son la columna vertebral del internet y la comunicación global. Descubre cómo funcionan, por qué son esenciales y cómo optimizarlas para el futuro digital.
Las redes informáticas son un conjunto de dispositivos interconectados, como ordenadores, servidores, impresoras, enrutadores y conmutadores, que se comunican entre sí para compartir recursos, información, entretenimiento y todo tipo de servicios. Pueden ser tan simples como unos pocos dispositivos conectados en un entorno doméstico o de oficina, o tan complejas como redes globales que abarcan varios continentes.
Conceptos Básicos de Redes
Un host es cualquier dispositivo informático conectado a una red. Por lo tanto, un host local se refiere a lo que está frente a usted, como su estación de trabajo macOS. Un host remoto se refiere a algún otro dispositivo informático en la red o accesible más allá de la red.
Cada host de la red cumple una función específica. Una computadora remota llamada servidor web almacena los archivos que componen un sitio web. El servidor web utiliza programas de servidor para almacenar y compartir datos. Por lo tanto, la función del servidor web es proporcionar acceso a los sitios web.
Cuando accedes a un sitio web, tu navegador web (probablemente Mozilla Firefox, Google Chrome, Safari o Microsoft Edge) solicita al servidor web que comparta los archivos de la página web y luego los muestre. Esa es la función del host local en este ejemplo. La computadora remota que brinda servicio al sitio web es un servidor.
Cualquier ordenador que ejecute un programa de compartición es, por definición, un servidor. El mejor ejemplo de redes informáticas es Internet, que está formada por millones de ordenadores ubicados en diferentes partes del planeta básicamente interconectados para compartir información y recursos.
Pero no necesitamos Internet para compartir cosas. Podemos tener una pequeña red doméstica formada por dos ordenadores con Windows y que compartan una impresora. Ese ordenador asume la función de servidor de impresión.
No importa cuán grande sea la red, la usamos para compartir y acceder a cosas. Estas cosas pueden ser páginas web, videos, impresoras, carpetas, correos electrónicos, música. Lo que puedes compartir y a lo que puedes acceder está limitado únicamente por tu capacidad para encontrar un programa servidor capaz de compartirlo y un programa cliente que pueda acceder a él.
Tecnología de Redes
La mayoría de las redes tienen una o más máquinas cliente, dispositivos que solicitan información o servicios, y un servidor, la máquina que aloja y comparte los datos. Tanto los clientes como los servidores necesitan controladores de interfaz de red (NIC) que definan o etiqueten la máquina en la red.
Una NIC también divide los archivos en unidades de datos más pequeñas para enviarlas a través de la red y vuelve a ensamblar las unidades que recibe para formar archivos completos. También se necesita algún medio para enviar las unidades de datos entre dos o más dispositivos; por lo general, se trata de un cable que puede transportar impulsos eléctricos; a veces, se trata de ondas de radio u otros métodos inalámbricos.
Por último, el sistema operativo de un ordenador debe ser capaz de comunicarse con su propio hardware de red y con otras máquinas de la red. Una NIC también se conoce como tarjeta de expansión de red o simplemente tarjeta de red. Hoy en día es habitual que todas las placas base tengan una función de red integrada.
Frames and NICs
Los datos se trasladan de un dispositivo a otro en fragmentos discretos llamados tramas. Las NIC crean y procesan tramas, que deben contener algún tipo de verificación de datos para verificar que se hayan recibido correctamente.
Para crear una red exitosa, es necesario que los dispositivos de envío y recepción utilicen la misma tecnología de red. A lo largo de los años, han surgido y desaparecido muchos protocolos de hardware, pero hoy en día solo un protocolo de hardware domina el panorama informático moderno: Ethernet. Ethernet se desarrolló para redes cableadas, pero incluso las redes inalámbricas utilizan Ethernet como base para sus señales. Para comprender las redes, debemos comprender Ethernet.
Redes Ethernet
Ethernet es un estándar de redes de área local (LAN) que define cómo se comunican entre sí los dispositivos de una red. Utiliza cables de cobre o fibras ópticas para transmitir datos a velocidades que van desde 10 Mbps hasta varios Gbps. Ethernet es una tecnología muy utilizada en entornos empresariales y domésticos para conectar ordenadores, impresoras, dispositivos de red y otros equipos. Además, es una de las tecnologías fundamentales en la infraestructura de Internet.
Todas las tecnologías de redes, denominadas colectivamente Ethernet, utilizan una topología de bus en estrella y se conectan a través de un tipo de cable llamado par trenzado sin blindaje (UTP).
Redes Ethernet Bus Estrella

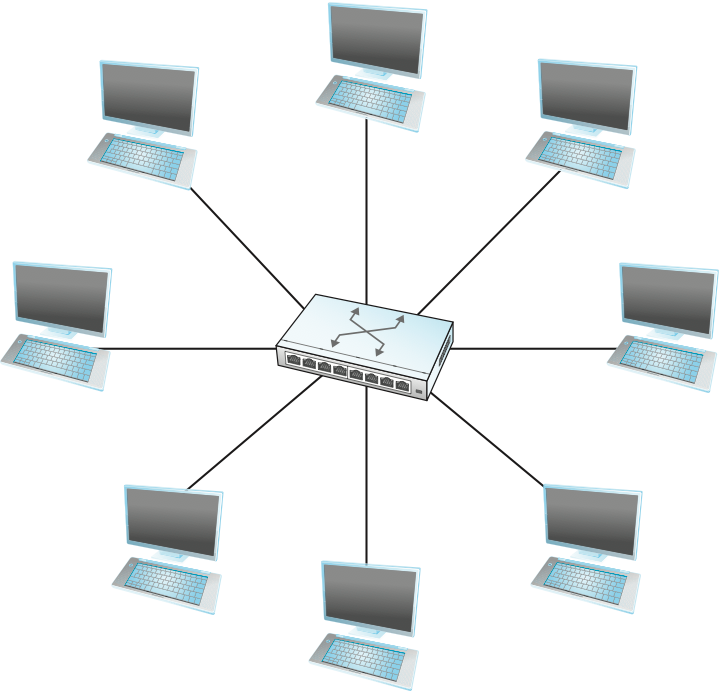

En todas las redes Ethernet, cada host individual se conecta a una caja central. Cada sistema se conecta a esta caja mediante cables a puertos especiales. Este diseño, que se asemeja a una estrella, se denomina topología de bus en estrella.

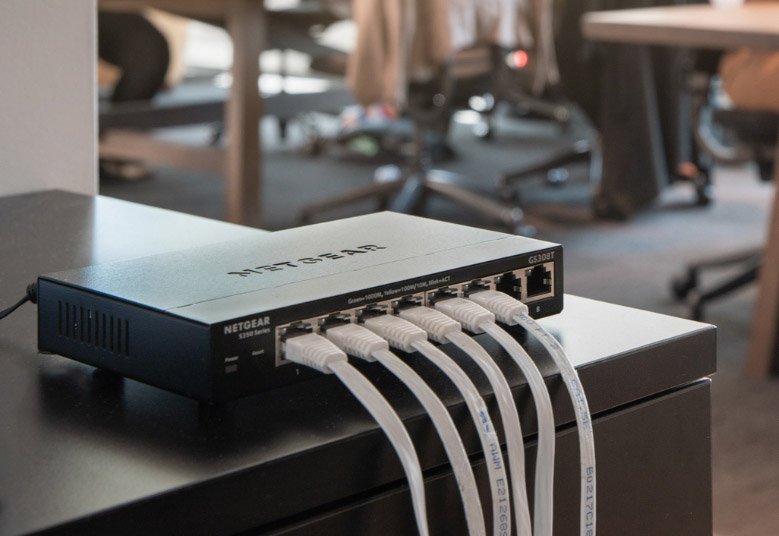

La caja central, denominada conmutador, proporciona un punto de conexión común para los dispositivos de red. Los conmutadores pueden tener una amplia variedad de puertos. La mayoría de los conmutadores de nivel de consumidor tienen 4 u 8 puertos, pero los conmutadores de nivel empresarial pueden tener 32 puertos o más.
Las primeras redes Ethernet utilizaban un concentrador. Un conmutador es una versión muy superior de un concentrador y reemplazó a los concentradores en la década de 2000.
Aunque tienen el mismo aspecto y hacen el mismo trabajo funcionalmente, lo hacen de forma diferente. Básicamente, los concentradores eran repetidores tontos: todo lo que se enviaba a un puerto salía automáticamente a través de todos los demás puertos conectados.

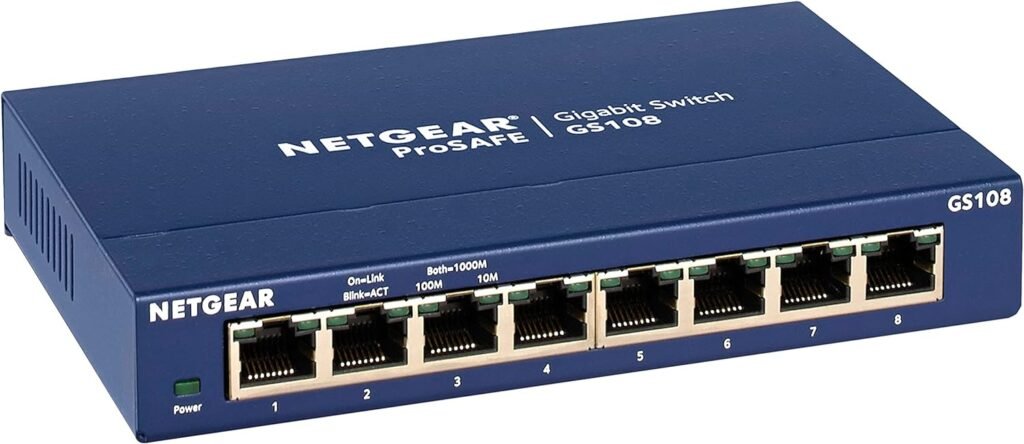

Switches
Los conmutadores son repetidores inteligentes: memorizan las direcciones de control de acceso al medio (MAC) de todos los dispositivos conectados y solo envían señales repetidas al host correcto. Esto hace que las redes conmutadas sean mucho más rápidas que las redes concentradas.
Un switch hace que cada puerto sea su propia red independiente. Cada sistema puede utilizar todo el ancho de banda. Una vez que los switches se volvieron asequibles, los hubs desaparecieron.
En la mayoría de los tipos de cables, las longitudes físicas de Ethernet están limitadas a 100 metros o menos. No se puede utilizar un divisor para dividir un segmento de cable en dos o más conexiones con una red Ethernet que utiliza esta topología de bus en estrella. Si se hace esto, se evita que el conmutador reconozca qué host está enviando o recibiendo una señal y ningún host conectado a un segmento dividido podrá comunicarse.

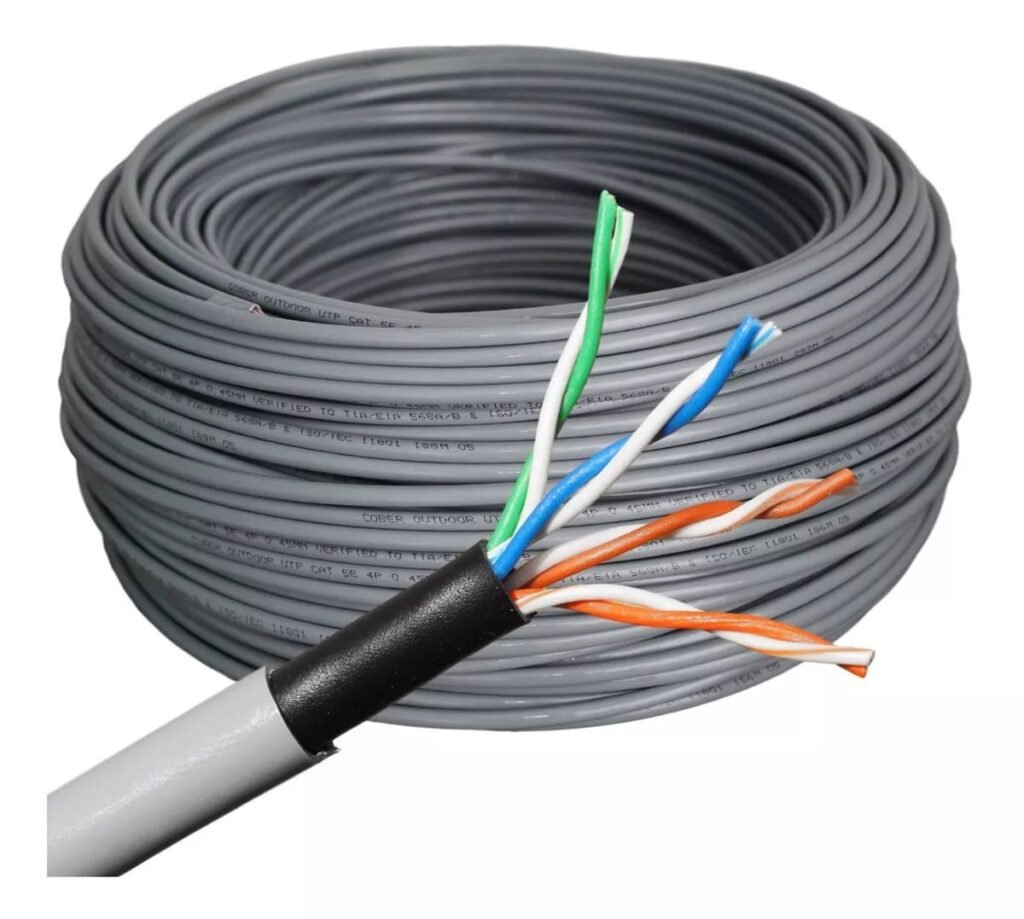

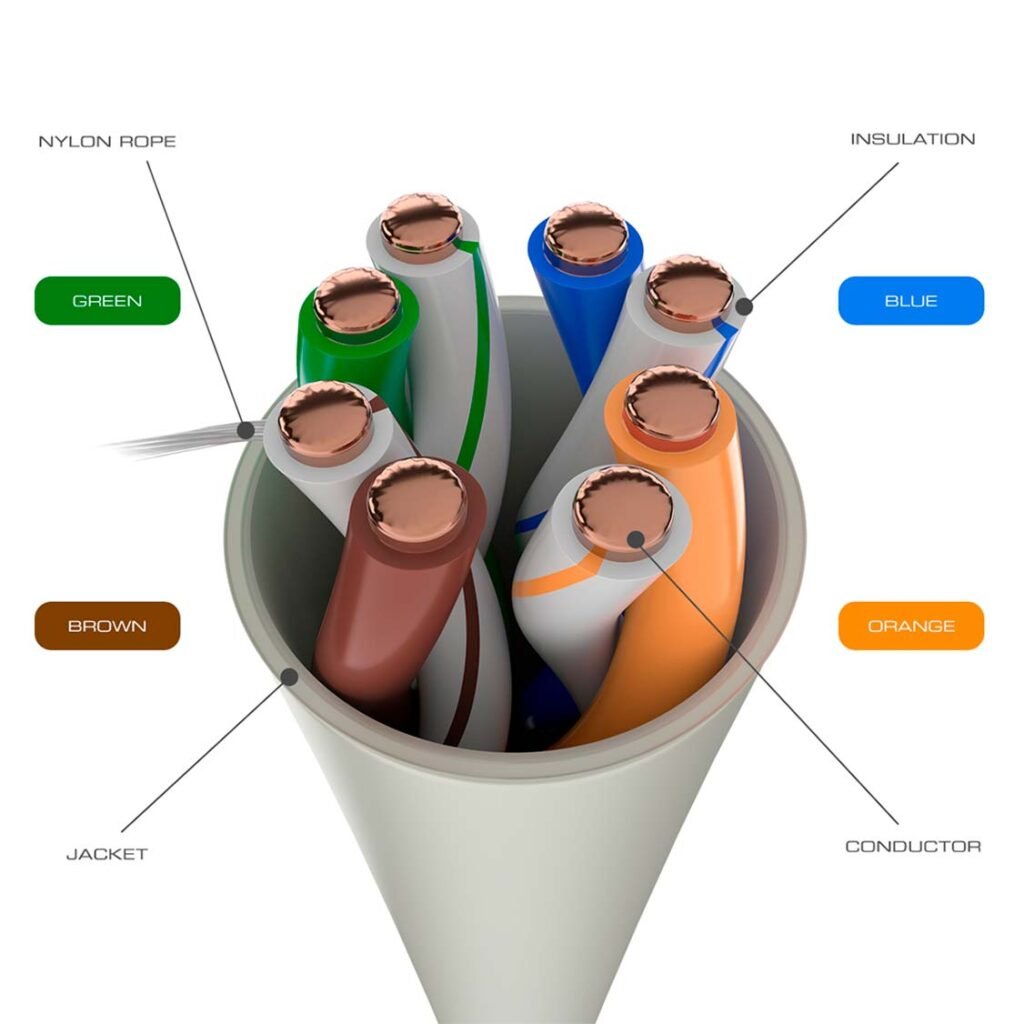

Cable de par trenzado sin blindaje (cable UTP)
El cableado de par trenzado sin blindaje (UTP) es el cableado especificado para 100/1000BASE-T (velocidad de 100 Mbps/1 Gbps) así como para 10GBASE-T (velocidad de 10 Gbps) y es el sistema de cableado predominante en uso en la actualidad. Hay muchos tipos de cableado de par trenzado disponibles y el tipo a utilizar depende de las necesidades de las redes. El cableado de par trenzado consta de cables de cobre de calibre AWG 22–26 trenzados en pares codificados por colores.

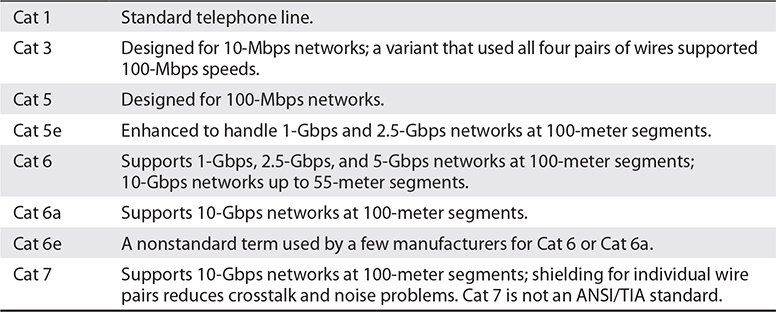

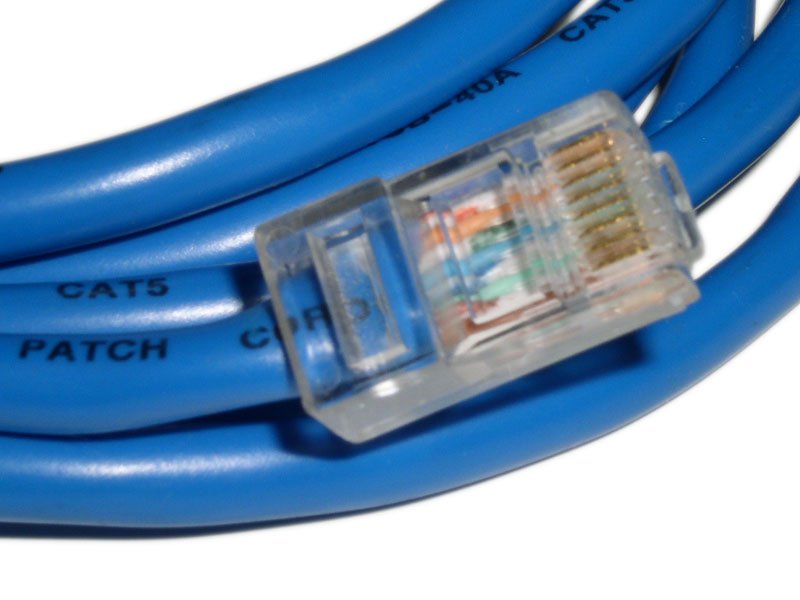

Los cables UTP se dividen en categorías que definen la velocidad máxima a la que se pueden transferir los datos, también denominada ancho de banda. Las categorías principales se describen a continuación:
Los cables UTP se dividen en categorías que definen la velocidad máxima a la que se pueden transferir los datos, también denominada ancho de banda. Las categorías principales se describen a continuación:

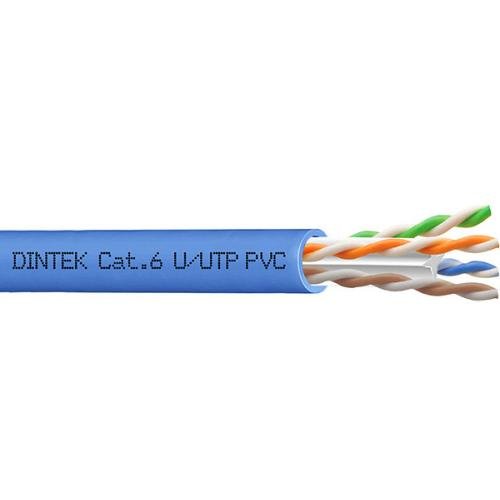

Actualmente, la mayoría de los instaladores utilizan cables Cat 5e, Cat 6 o Cat 6a. El cable debe tener la categoría claramente marcada como se muestra.
Cable de par trenzado blindado (cable STP)

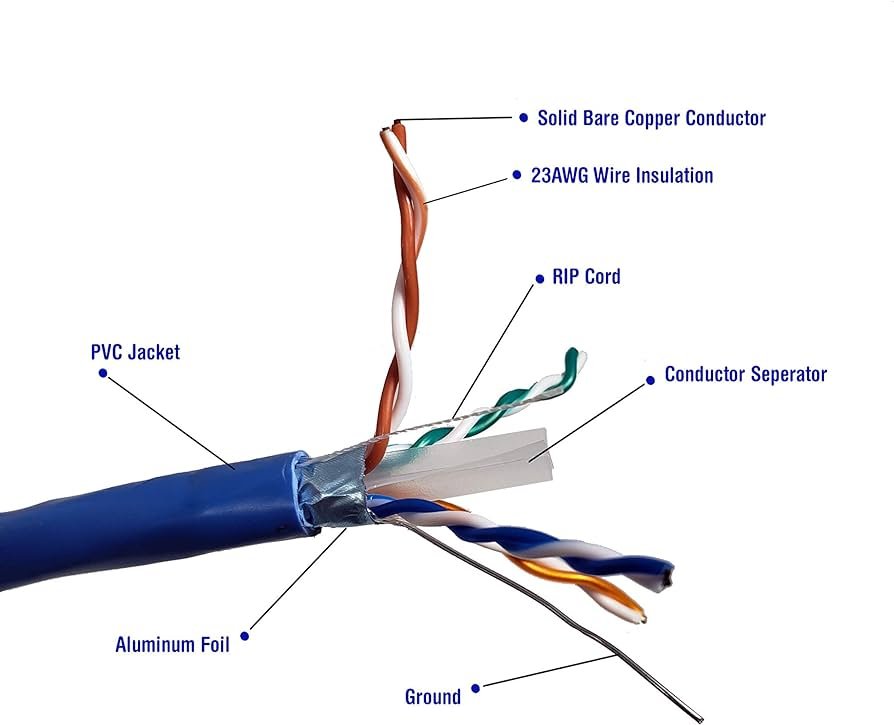

El par trenzado blindado (STP), como su nombre lo indica, consiste en pares trenzados de cables rodeados de blindaje para protegerlos de interferencias electromagnéticas (EMI). El STP es bastante poco común para redes de 1 Gbps, principalmente porque hay muy poca necesidad de blindaje STP.
En realidad, esto solo es importante en lugares con ruido electrónico excesivo, como un área de taller con muchas luces, motores eléctricos u otra maquinaria que podría causar problemas a otros cables. Algunos cables STP están clasificados para instalarse directamente bajo tierra sin utilizar canalizaciones. Estos tipos de cables tienen una cubierta más gruesa y algún tipo de impermeabilización para que sean adecuados para uso en exteriores o bajo tierra sin canalizaciones.
Ethernet con par trenzado
Los estándares 10BASE-T (10 Mbps) y 100BASE-TX (100 Mbps) requerían dos pares de cables: un par para enviar y otro para recibir. 10BASE-T funcionaba con una versión Cat más antigua llamada Cat 3, pero normalmente utilizaba al menos un cable Cat 5. 100BASE-TX requería al menos Cat 5 para funcionar.
1000BASE-T (1 Gbps) requiere los cuatro pares de cables de categoría 5e y superior, y 10GBASE-T requiere los cuatro pares, pero de categoría 6 o superior. Estos cables utilizan un conector llamado conector RJ45. La designación RJ (conector registrado) fue inventada por Ma Bell (la compañía telefónica, para los jóvenes) hace años y todavía se utiliza en la actualidad.
Existen niveles de categoría para conectores y cables. No se puede utilizar un conector RJ45 de categoría 5e con un cable de categoría 6.

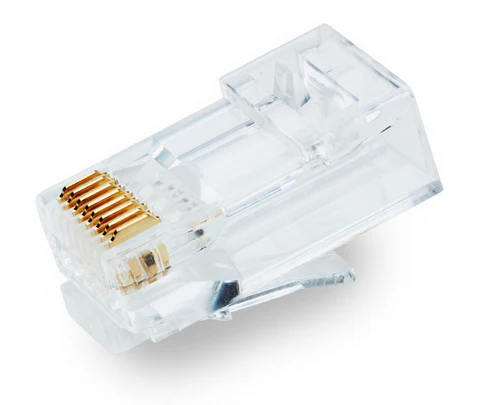

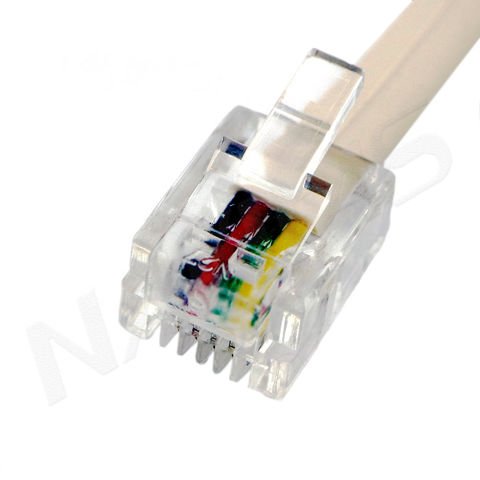

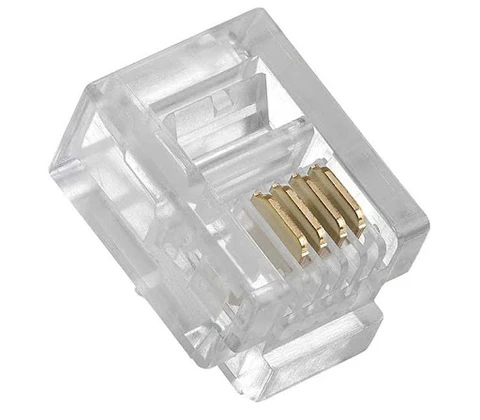

Actualmente, solo se utilizan dos tipos de conectores RJ para redes: RJ11 y RJ45. El RJ11 conecta un teléfono tradicional a la toma telefónica de pared de su hogar. Admite hasta dos pares de cables, aunque la mayoría de las líneas telefónicas utilizan solo un par. El otro par se utiliza para admitir una segunda línea telefónica.

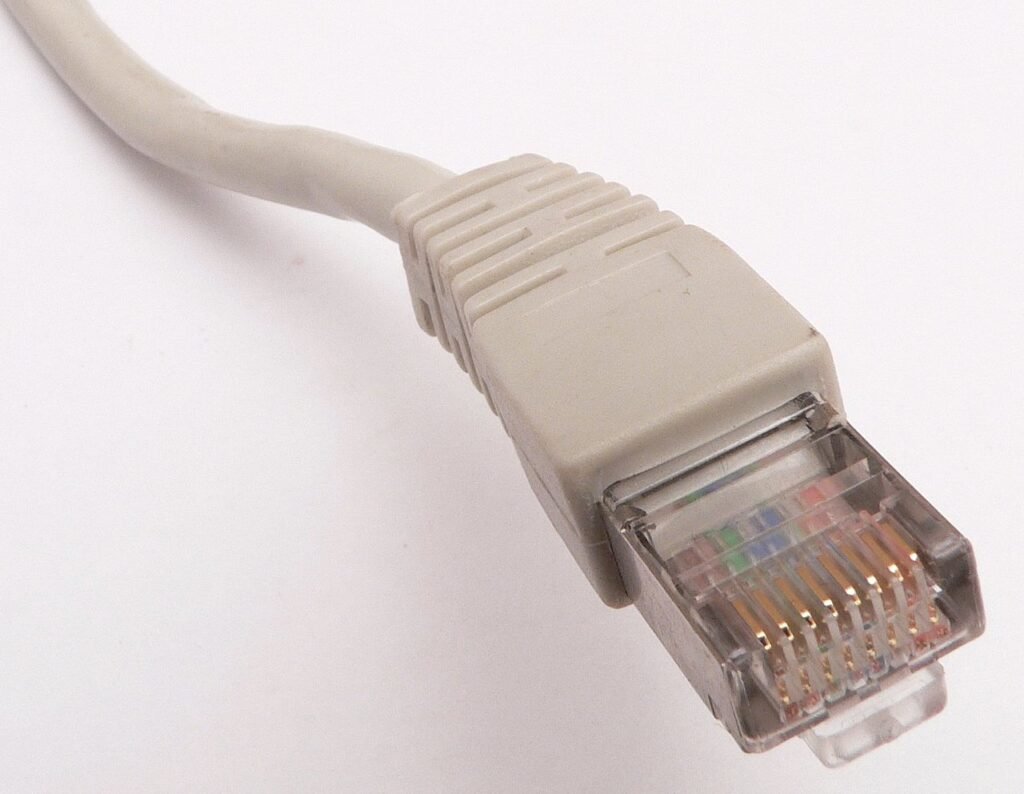

Los conectores RJ11 se utilizan principalmente para conexiones telefónicas a Internet. El RJ45 es el estándar para conectores UTP. El RJ45 tiene conexiones para hasta cuatro pares y es visiblemente mucho más ancho que el RJ11.
Cableado de PVC versus plenum
La mayoría de las instalaciones de cables de red en el lugar de trabajo pasan por encima del techo, por las paredes y, a menudo, por debajo del suelo. El espacio en el techo, debajo del suelo y en las paredes por donde pasa el cable se denomina cámara de distribución.
El problema potencial con este cableado que pasa a través del espacio de distribución es que la cubierta protectora de los cables de red, llamada chaqueta, está hecha de plástico y, si el plástico se calienta lo suficiente, genera humo y gases nocivos.
Los cables de red estándar suelen utilizar PVC (cloruro de polivinilo) para la cubierta, pero el PVC produce humos nocivos cuando se quema. Los humos de los cables que se queman en el espacio de distribución pueden propagarse rápidamente por todo el edificio, por lo que se debe utilizar un cable más resistente al fuego en el espacio de distribución.
El cable de grado plenum es simplemente un cableado de red con una cubierta ignífuga y es necesario para los cables que pasan por el espacio plenum. El cable de grado plenum cuesta entre tres y cinco veces más que el PVC, pero debe usarlo siempre que instale un cable en un espacio plenum.
Codificación de colores de cables UTP

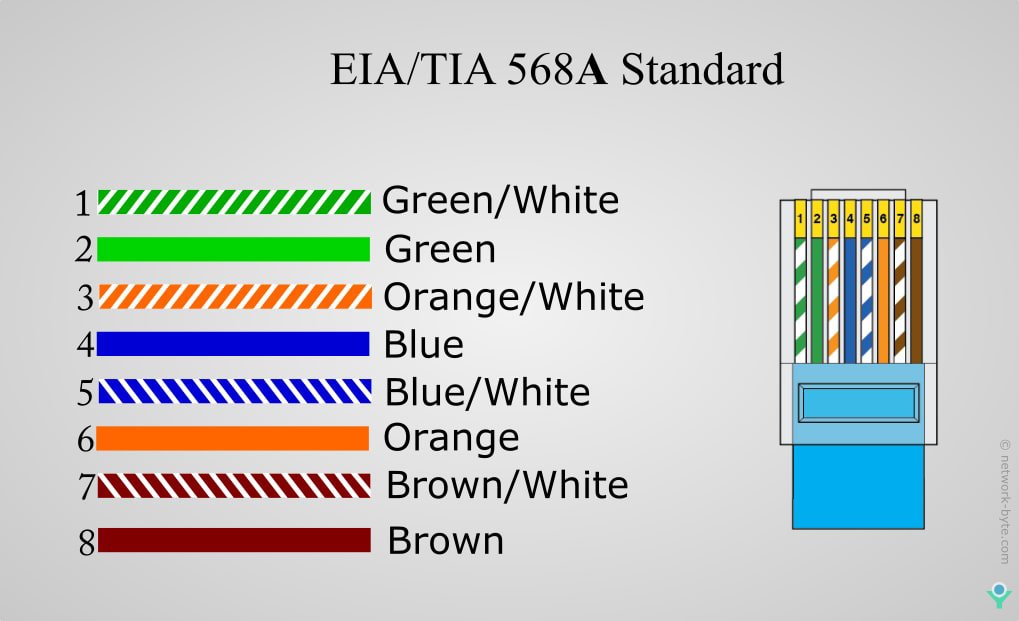

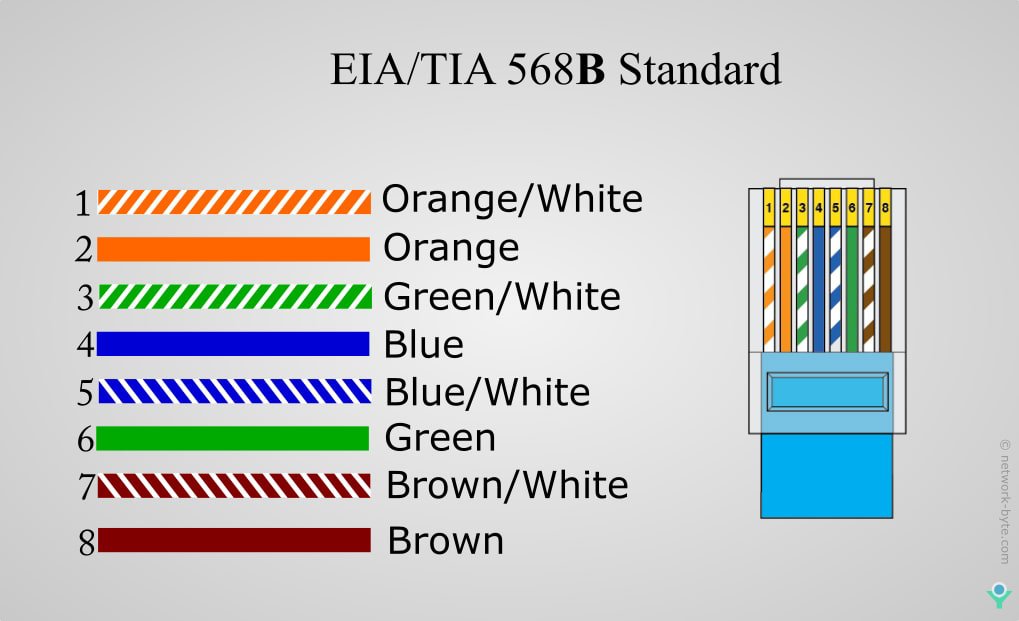

ANSI/TIA tiene dos estándares para conectar el conector RJ45 al cable UTP: T568A y T568B. Ambos son aceptables. No tienes que seguir ningún estándar siempre que utilices los mismos pares en cada extremo del cable; sin embargo, te facilitarás la vida si eliges un estándar. Asegúrate de que todo tu cableado utilice el mismo estándar y te ahorrarás mucho trabajo al final. Lo más importante es que tomes nota del orden que seguiste para el cableado en cada conector RJ45 y mantengas registros.
En cada cable UTP no aparece un número, sino que cada cable tiene un color estandarizado. A continuación mostramos la tabla de colores oficial del estándar ANSI/TIA para UTP.

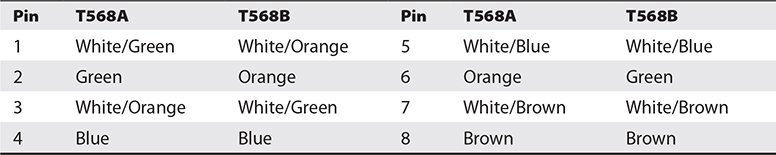

A continuación os mostramos esta misma información de los estándares oficiales ANSI/TIA para Cable UPT contenidos en la tabla anterior. Aquí podemos verlo de una forma más clara y fácil de entender y además podemos ver muy claramente la diferencia y similitud entre ambas versiones de dichos códigos de colores.

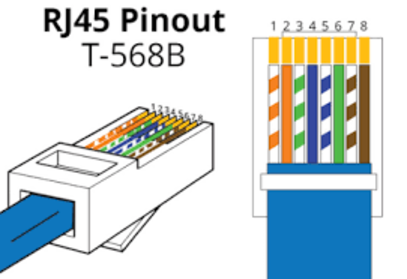

A continuación se muestra la posición de los pines n.º 1 y n.º 8 en un conector RJ45.
Conexiones Ethernet alternativas
UTP es muy popular, pero Ethernet, así como otros tipos de redes, pueden utilizar cableado alternativo que debe identificarse, como el cable de fibra óptica y el cable coaxial.

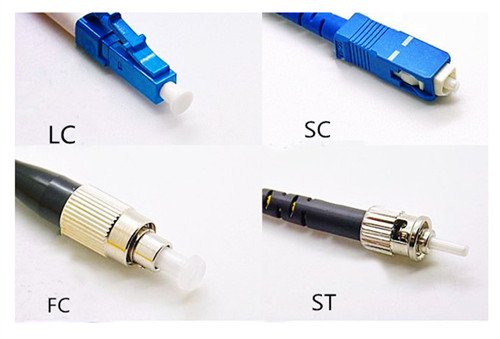

Fibra óptica
El cable de fibra óptica es una forma muy eficiente de transmitir tramas de red Ethernet. En primer lugar, debido a que utiliza luz en lugar de electricidad, el cable de fibra óptica es inmune a problemas eléctricos como rayos, cortocircuitos y electricidad estática. En segundo lugar, las señales de fibra óptica viajan mucho más lejos, 2000 metros o más (en comparación con los 100 metros de los cables UTP).
Muchas redes de fibra Ethernet utilizan cable de fibra óptica multimodo 62,5/125. Todas las redes Ethernet de fibra que utilizan este tipo de cableado requieren dos hilos de fibra (uno para enviar y otro para recibir). A continuación, mostramos tres de los conectores más comunes que se utilizan en las redes de fibra óptica. El conector redondo de la izquierda se denomina conector de punta recta o conector ST. El conector central de forma cuadrada se denomina conector de abonado o conector SC, y el del extremo derecho es un conector Lucent o conector LC.
Flujo Unidireccional de datos
La fibra óptica es semidúplex, lo que significa que los datos fluyen en una sola dirección, de ahí la necesidad de dos cables en una instalación de fibra. Con los conectores ST y SC más antiguos, se necesitan dos conectores en cada conexión de fibra. Los conectores más nuevos, como el LC, están diseñados para alojar dos cables de fibra en un conector, lo que supone un verdadero ahorro de espacio.
La luz se puede enviar a través de un cable de fibra óptica como luz normal o como luz láser. Las tecnologías de red que utilizan luz láser utilizan cableado de fibra óptica monomodo, por lo que este tipo de cableado constituye la columna vertebral de Internet.
Existen alrededor de 100 estándares de cableado de fibra óptica Ethernet diferentes, con nombres como 10GBASE-SR y 100GBASE-LR1. La principal diferencia es la velocidad de la red. Si desea utilizar cableado de fibra óptica, necesitará un conmutador de fibra óptica y tarjetas de red de fibra óptica.
Cable coaxial
Las primeras versiones de Ethernet funcionaban con cable coaxial en lugar de UTP. Si bien los estándares de Ethernet que utilizaban cable coaxial ya no existen, el cable coaxial sigue vigente, principalmente para módems de cable y conexiones satelitales.

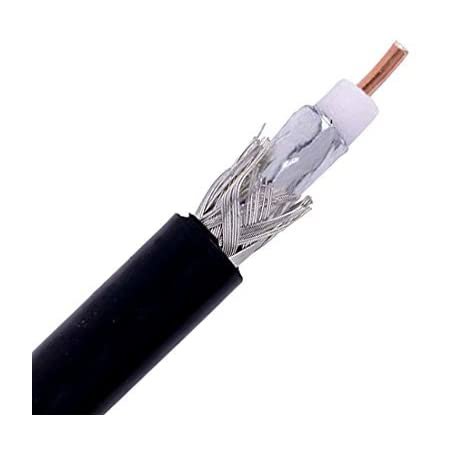

El cable coaxial consta de un cable central (núcleo) rodeado de un material aislante. Este, a su vez, está cubierto con un blindaje trenzado. El núcleo central es el que transporta la señal. El blindaje elimina eficazmente las interferencias externas. Además, todo el cable está rodeado por una cubierta aislante protectora.
Los cables coaxiales se clasifican con el nombre RG. Existen cientos de clasificaciones RG para cables coaxiales, pero las dos más utilizadas y comunes son RG-59 y RG-6. Ambas normas se clasifican por impedancia, que se mide en ohmios. (La impedancia es la resistencia efectiva al flujo de una corriente eléctrica alterna a través de un cable).
Tanto el RG-6 como el RG-59 tienen una impedancia de 75 ohmios. Su TV por cable utiliza ambos cables coaxiales, pero el RG-59 es más delgado y no transmite datos tan lejos como el RG-6. La clasificación RG está claramente marcada en el cable.

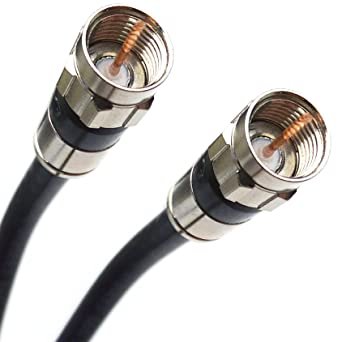

El cable coaxial utiliza un conector conocido como conector tipo F. Es posible que ya reconozcas este conector en la parte posterior de tu módem por cable o televisor. Existe otro tipo de conector llamado conector BNC, pero está prácticamente obsoleto.
F-type connector

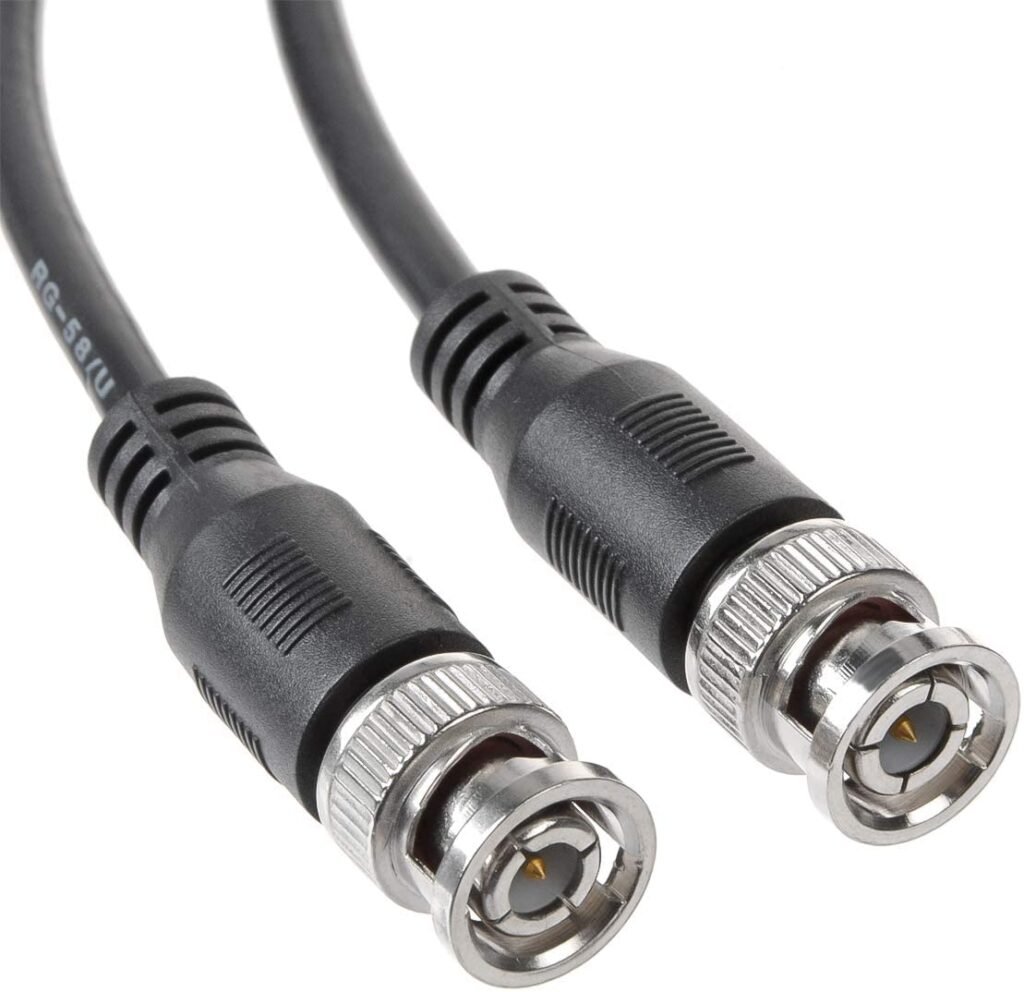

BNC-type connector
Redes de área local (LAN)

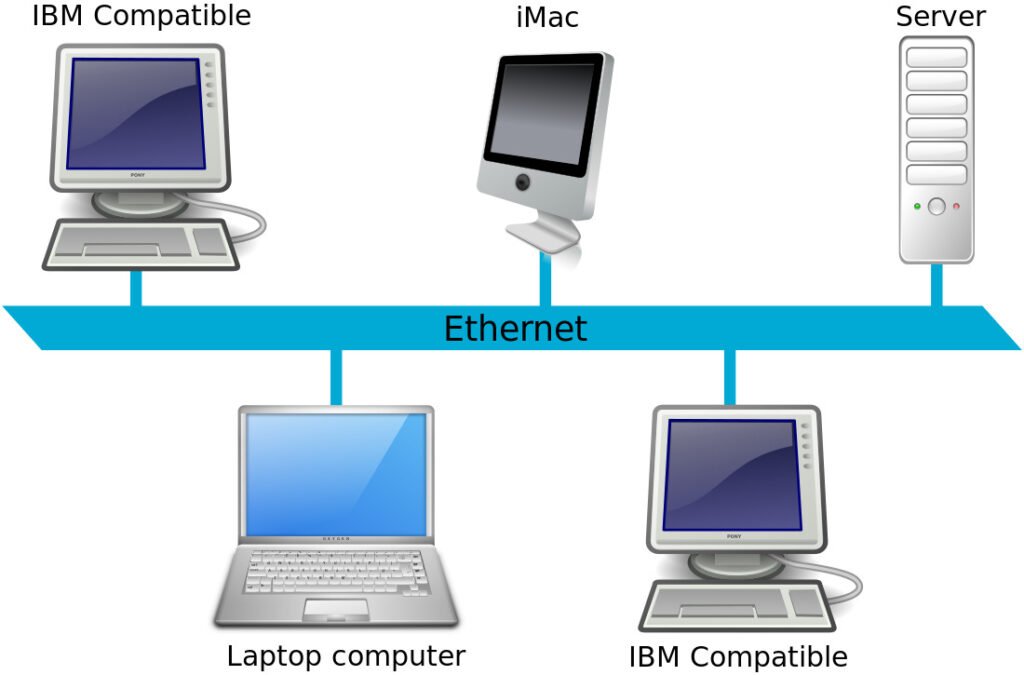

Una red de área local (LAN) es un grupo de computadoras ubicadas físicamente cerca unas de otras, a no más de unos cientos de metros de distancia como máximo. Una LAN puede estar en una sola habitación, en un solo piso o en un solo edificio.
Se puede configurar una LAN en un entorno de oficina pequeña o de oficina en casa (SOHO) de varias maneras. La forma más común (utilizando tecnología inalámbrica llamada Wi-Fi) elimina por completo los cables. En otra publicación analizaremos este tema en detalle.
Otra opción utiliza la red eléctrica existente en el edificio para la conectividad. Esta opción, denominada Ethernet over Power, requiere puentes especiales que se conectan a las tomas de corriente.
Ethernet over Power tiene su lugar en las situaciones adecuadas y las innovaciones recientes han logrado velocidades que casi igualan a las de Gigabit Ethernet. Si tienes una computadora en un lugar extraño donde la conexión inalámbrica no funciona y los cables tradicionales no llegan, prueba Ethernet over Power.
Cableado estructurado
Si desea una red funcional, confiable y del mundo real, necesita una sólida comprensión de un conjunto de estándares denominados colectivamente cableado estructurado. Estos estándares, definidos por ANSI/TIA, brindan a los instaladores de cables profesionales estándares detallados sobre cada aspecto de una red cableada, desde el tipo de cableado que se debe utilizar hasta los estándares para pasar cables en las paredes, incluso la posición de los enchufes.
La idea del cableado estructurado es crear una infraestructura de cableado segura y confiable para todos los dispositivos que puedan necesitar interconexión. Esto se aplica, sin duda, a las redes informáticas, pero también a las redes telefónicas, de vídeo y a todo lo que pueda necesitar cableado distribuido de bajo consumo.
Desafíos de la configuración básica de una red LAN Ethernet
Anteriormente en este mismo post desarrollamos la idea de una LAN Ethernet en su configuración más básica: un switch, un cable UTP y unos ordenadores; en otras palabras, una típica red física en estrella.
Una buena instalación proporciona seguridad, protegiendo el cableado de cualquier daño físico y/o interferencia eléctrica. Es necesario contar con hardware adicional para organizar y proteger el cableado. Por último, la nueva y mejorada instalación de red en estrella también debe contar con un estándar de cableado con la flexibilidad necesaria para permitir que la red crezca según sus necesidades y luego se actualice cuando llegue la siguiente tecnología de red.
Componentes de redes de cable estructurado
Para implementar con éxito una red de cableado estructurado básico se necesitan tres ingredientes esenciales: una sala de telecomunicaciones, cableado horizontal y un área de trabajo. Centrémonos en una planta de oficinas típica. Todo el cableado va desde las estaciones de trabajo individuales hasta una ubicación central, la sala de telecomunicaciones. Lo importante no es el equipo que va allí (un conmutador o un sistema telefónico). Lo que importa es que todos los cables estén concentrados en esta única área.

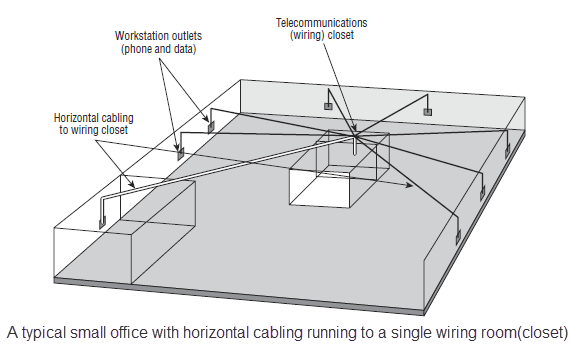

Todos los cables corren horizontalmente (en su mayor parte) desde la sala de telecomunicaciones hasta las estaciones de trabajo. Este cableado se denomina correctamente cableado horizontal. Una sola pieza de cableado horizontal instalado se denomina tendido. En el extremo opuesto del cableado horizontal desde la sala de telecomunicaciones se encuentra el área de trabajo. El área de trabajo suele ser simplemente una oficina o un cubículo que puede contener una estación de trabajo y un teléfono.
Cada una de las tres partes de una red en estrella básica (la sala de telecomunicaciones, el cableado horizontal y las áreas de trabajo) debe cumplir una serie de estándares estrictos diseñados para garantizar que el sistema de cableado sea confiable y fácil de administrar. Los estándares de cableado establecidos por ANSI/TIA permiten a los técnicos tomar decisiones acertadas sobre los equipos que se instalan en la sala de telecomunicaciones, el cableado horizontal y el área de trabajo.
Cableado Horizontal
Un tendido de cableado horizontal es el cableado que se extiende más o menos horizontalmente desde un área de trabajo hasta la sala de telecomunicaciones. En la mayoría de las redes, este cable es UTP Cat 5e o superior, pero cuando se pasa al cableado estructurado, las normas ANSI/TIA definen una serie de otros aspectos del cable, como el tipo de cables, la cantidad de pares de cables y las clasificaciones de resistencia al fuego.

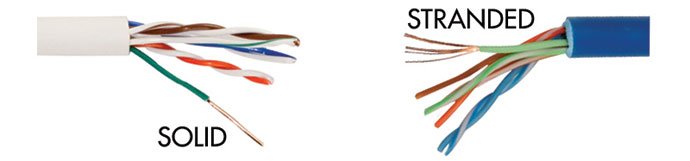

Núcleo sólido versus núcleo trenzado (alambre o cable)

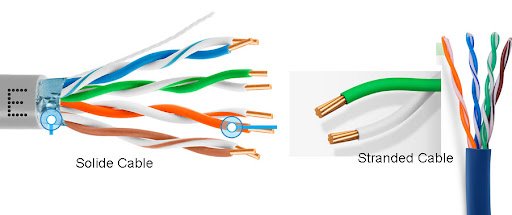

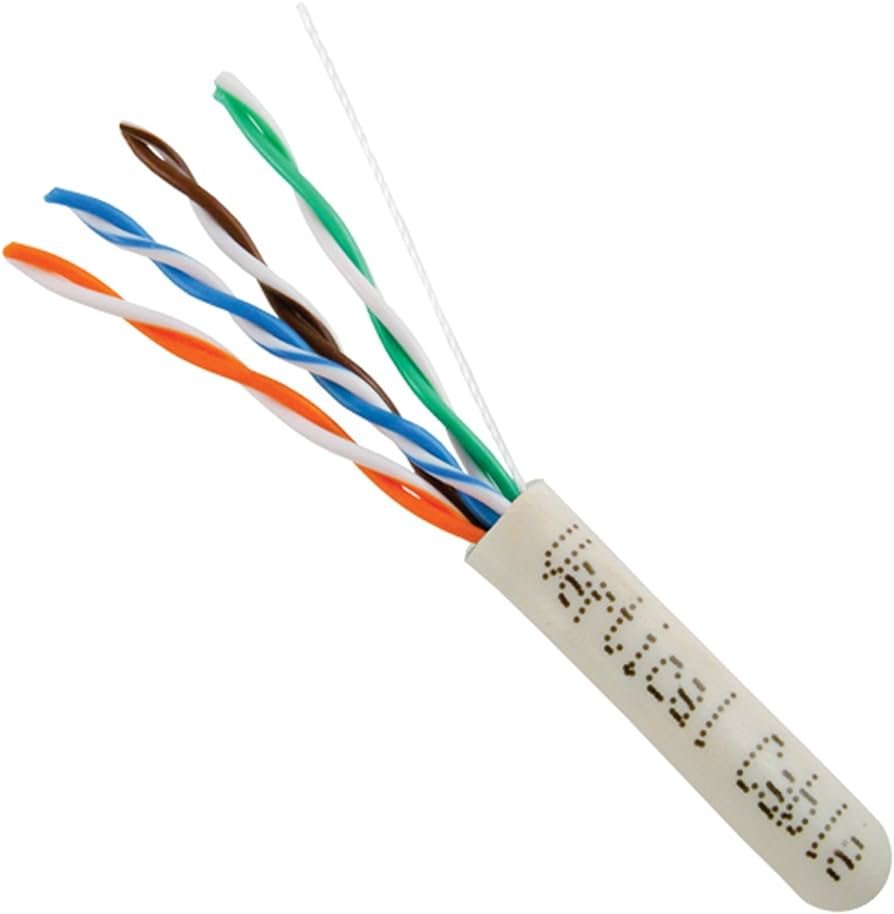

Todos los cables UTP vienen en uno de dos tipos: núcleo sólido o núcleo trenzado. Cada cable UTP de núcleo sólido utiliza un solo cable sólido. Con un núcleo trenzado, cada cable es en realidad un conjunto de pequeños hilos de cable. Cada uno de estos tipos de cables tiene sus ventajas y desventajas. El núcleo sólido es un mejor conductor, pero es rígido y se romperá si se manipula con demasiada frecuencia o con demasiada brusquedad. El núcleo trenzado no es un buen conductor, pero resistirá una manipulación considerable sin romperse.
ANSI/TIA especifica que el cableado horizontal siempre debe tener un núcleo sólido. Recuerde que este cableado va por las paredes y los techos, a salvo de los zapatos (los cables expuestos que corren por el suelo esperan que alguien tropiece con ellos. El simple hecho de mover y pisar el cableado provocará, con el tiempo, que un cable falle debido a la rotura del cable o a que los conectores RJ45 arranquen los extremos del cable) y de las aspiradoras.
Los techos y paredes permiten aprovechar la mejor conductividad del núcleo sólido sin el riesgo de dañar el cable.
La sala de telecomunicaciones
La sala de telecomunicaciones es el corazón de la estrella básica. En esta sala se unen todas las secciones horizontales de todas las áreas de trabajo. La concentración de todo este equipo en un solo lugar hace que la sala de telecomunicaciones sea potencialmente una de las partes más desordenadas de la estrella básica.
Incluso si organiza los cables de forma ordenada cuando los instala por primera vez, las redes cambian con el tiempo. Las personas trasladan computadoras, se agregan nuevas áreas de trabajo, se agregan o mejoran topologías de red, etc. A menos que se imponga algún tipo de organización, esta conglomeración de equipos y cables se convierte en un caos de pesadilla.
Afortunadamente, las normas de cableado estructurado ANSI/TIA definen el uso de componentes especializados en la sala de telecomunicaciones que facilitan la organización. De hecho, sería justo decir que hay demasiadas opciones.

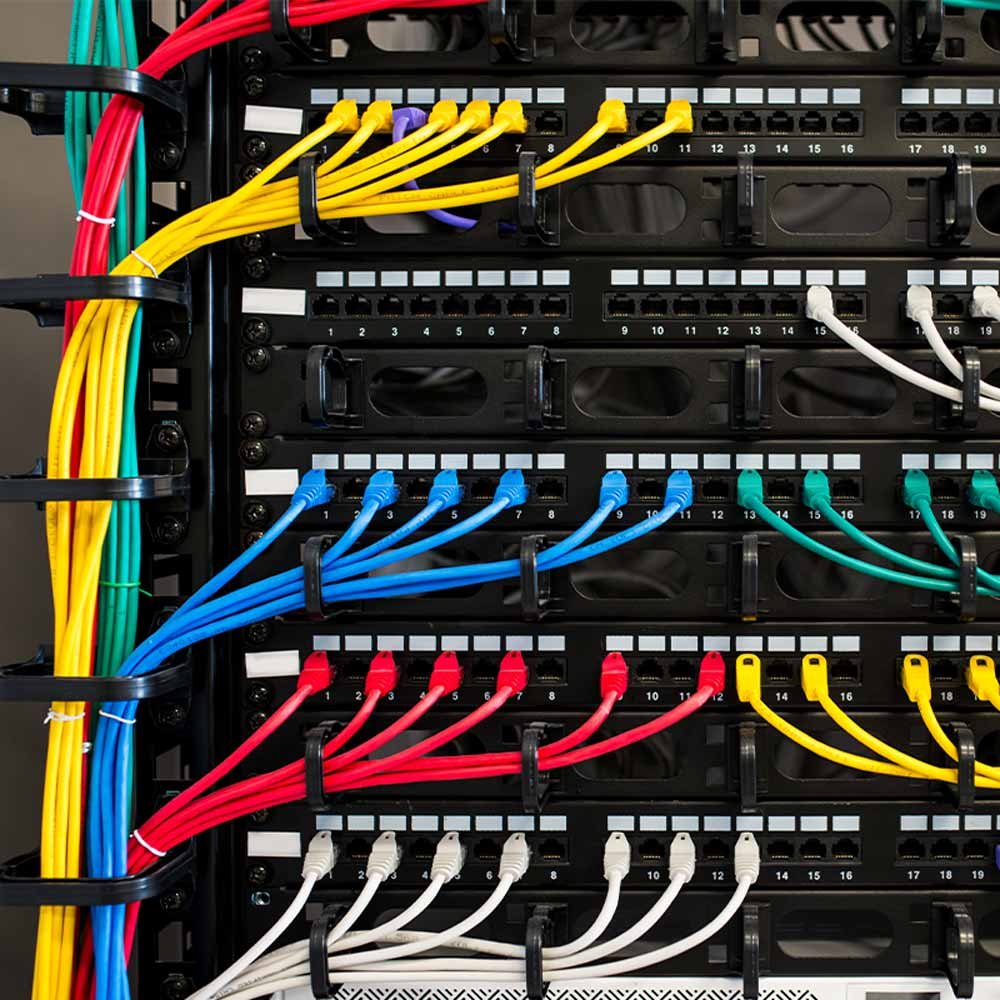

Bastidores (Racks) de equipos

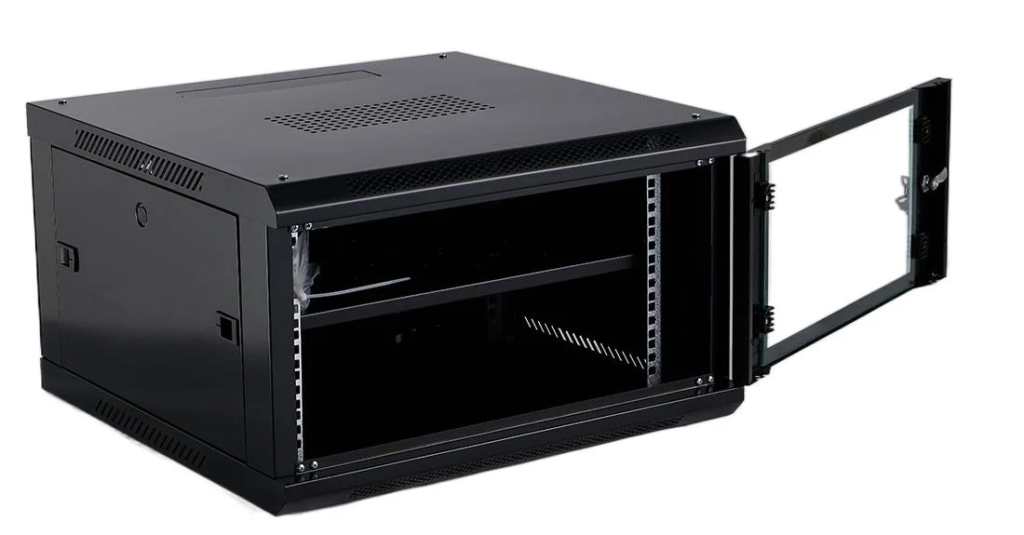

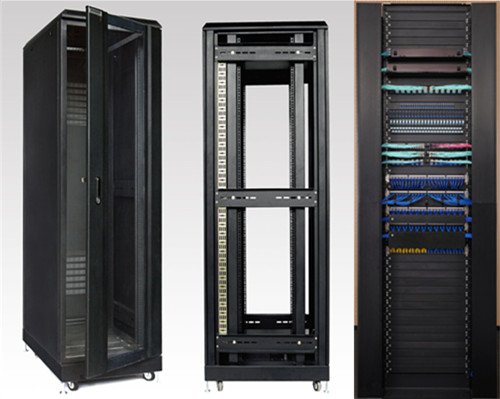

El componente central de cada sala de telecomunicaciones es uno o más bastidores de equipos. Un bastidor de equipos proporciona una plataforma segura y estable para todos los diferentes componentes de hardware. Todos los bastidores de equipos tienen 19 pulgadas de ancho, pero varían en altura desde modelos de dos a tres pies de alto que se atornillan a una pared hasta los modelos más populares de piso a techo.
Puede montar casi cualquier componente de hardware de red en un bastidor. Todos los fabricantes fabrican conmutadores que se montan en un bastidor con unos pocos tornillos. Estos conmutadores están disponibles con una amplia variedad de puertos y capacidades. Incluso hay servidores montados en bastidor, completos con teclados deslizables y sistemas de alimentación ininterrumpida (SAI) montados en bastidor para alimentar el equipo.
Todos los equipos montados en bastidor utilizan una medida de altura conocida simplemente como RU. Una RU mide 1,75 pulgadas. Un dispositivo que cabe en un espacio de 1,75 pulgadas se denomina 1RU; un dispositivo diseñado para un espacio de 3,5 pulgadas se denomina 2RU; y un dispositivo que ocupa un espacio de 7 pulgadas se denomina 4RU. La mayoría de los dispositivos montados en bastidor son 1RU, 2RU o 4RU.
Paneles de conexión y cables
Lo ideal es que, una vez instalado el cableado horizontal, nunca lo muevas. Como sabes, el cableado horizontal UTP tiene un núcleo sólido, lo que lo hace bastante rígido. Los cables de núcleo sólido pueden soportar cierta reorganización, pero si insertas un conjunto de cables de núcleo sólido directamente en tus conmutadores, cada vez que muevas un cable a un puerto diferente en el conmutador, o muevas el propio conmutador, empujarás el cable. En realidad, si no mueves un cable de núcleo sólido muchas veces, se romperá o se partirá y, en consecuencia, afectará la conexión de red.

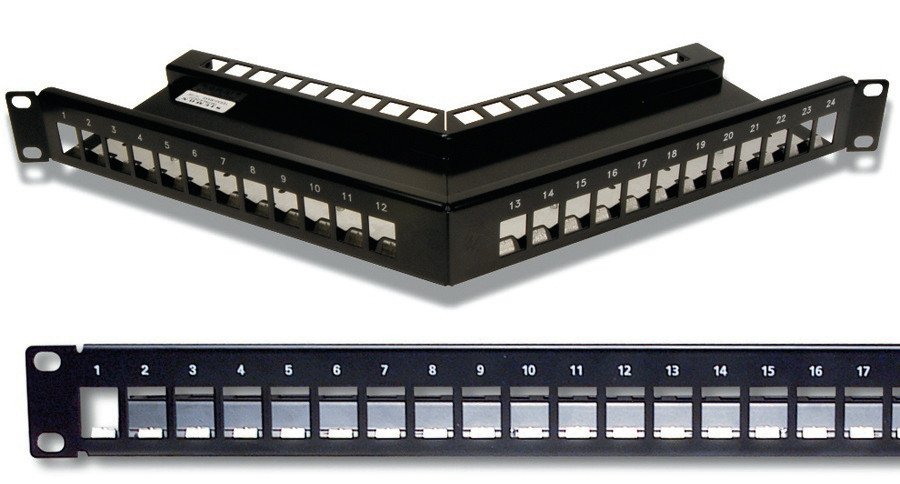

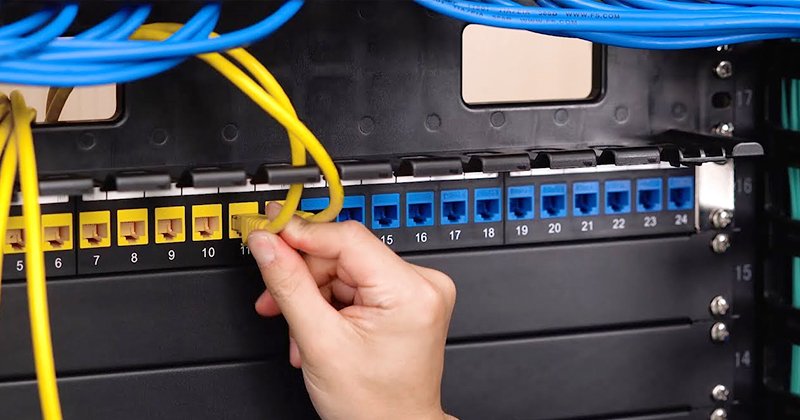

Este problema se puede evitar fácilmente utilizando un panel de conexión. Un panel de conexión es simplemente una caja con una fila de conectores hembra (puertos) en la parte frontal y conexiones permanentes en la parte posterior, a las que se conectan los cables horizontales.
Importancia de los paneles patch (de conexión)

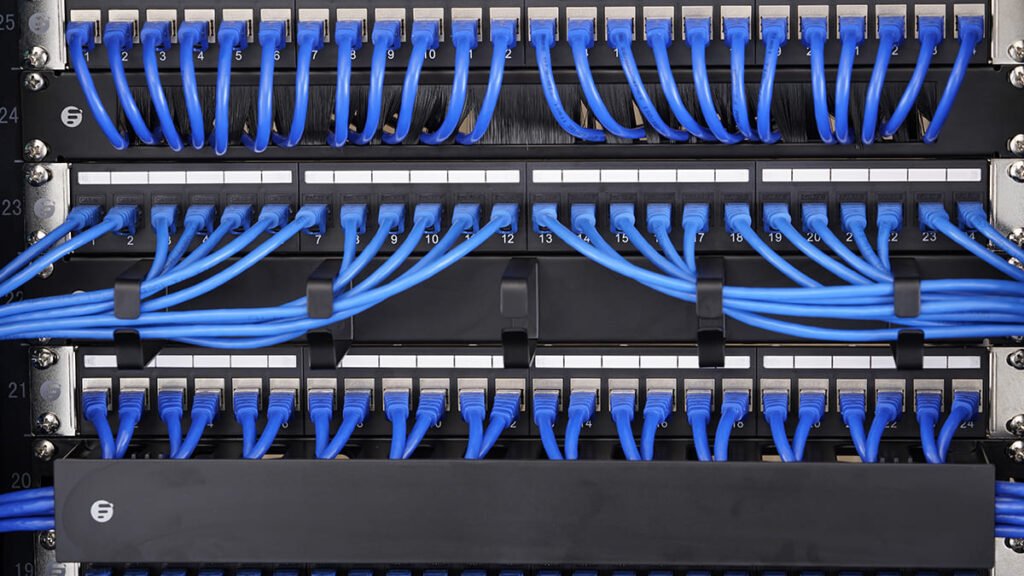

Los patch paneles no sólo evitan que el cableado horizontal se mueva, sino que representan una forma efectiva de organizar los cables colocando etiquetas e identificando cada cable y ahorrando así dolores de cabeza y tiempo cuando hay fallos en la red.
Los paneles de conexión pueden contener puertos UTP, STP o de fibra, y algunos fabricantes combinan varios tipos diferentes en el mismo panel de conexión. Los paneles están disponibles con 8, 12, 24, 48 o incluso más puertos.

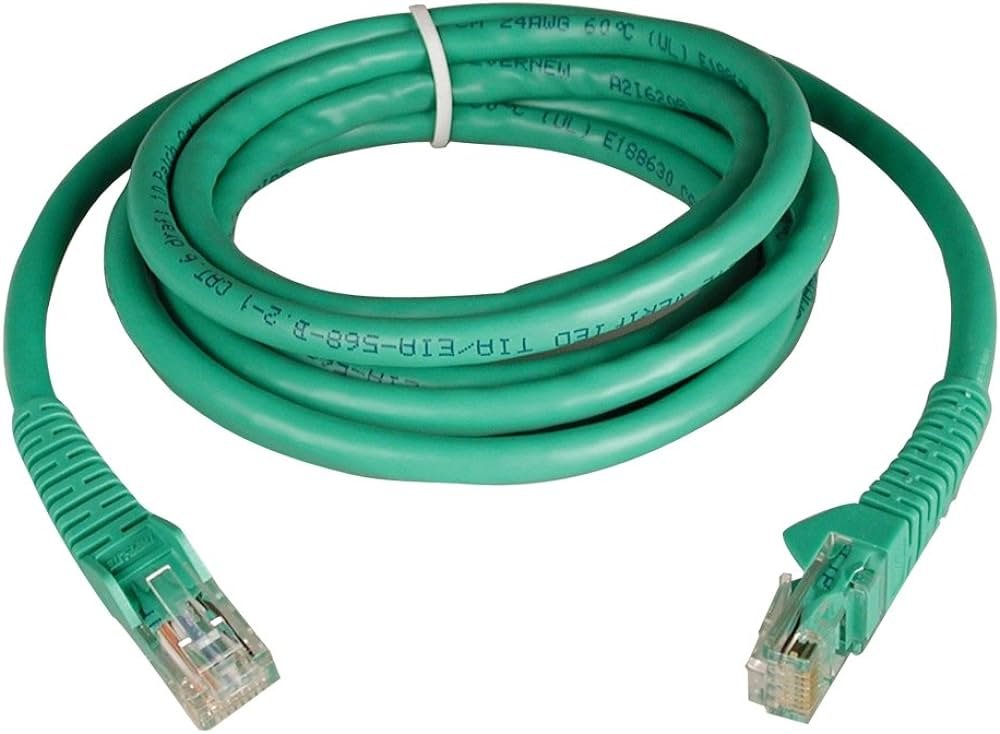

Una vez que haya instalado el panel de conexión, deberá conectar los puertos al conmutador mediante cables de conexión. Los cables de conexión son cables UTP cortos (normalmente de dos a cinco pies). Los cables de conexión utilizan cables trenzados en lugar de cables sólidos, por lo que pueden tolerar una manipulación mucho mayor.
La compra de cables de conexión prefabricados le permite utilizar cables de distintos colores para organizarlos fácilmente (utilizando un color diferente para cada departamento de la empresa). La mayoría de los cables de conexión prefabricados también vienen con un conector reforzado (con funda) especialmente diseñado para soportar múltiples inserciones y extracciones.
Fabricación de sus propios cables de conexión (Patch Cables)
Aunque la mayoría de las personas prefieren comprar cables de conexión prefabricados, fabricar los suyos propios es bastante fácil y te ahorras mucho dinero. Para crear el suyo propio, utilice un cable UTP trenzado que coincida con el nivel de Cat de su cableado horizontal. El cable trenzado también requiere un montaje específico, por lo que no utilice métodos diseñados para cables sólidos. El montaje de cables UTP es bastante sencillo, aunque hacerlo bien requiere algo de práctica.

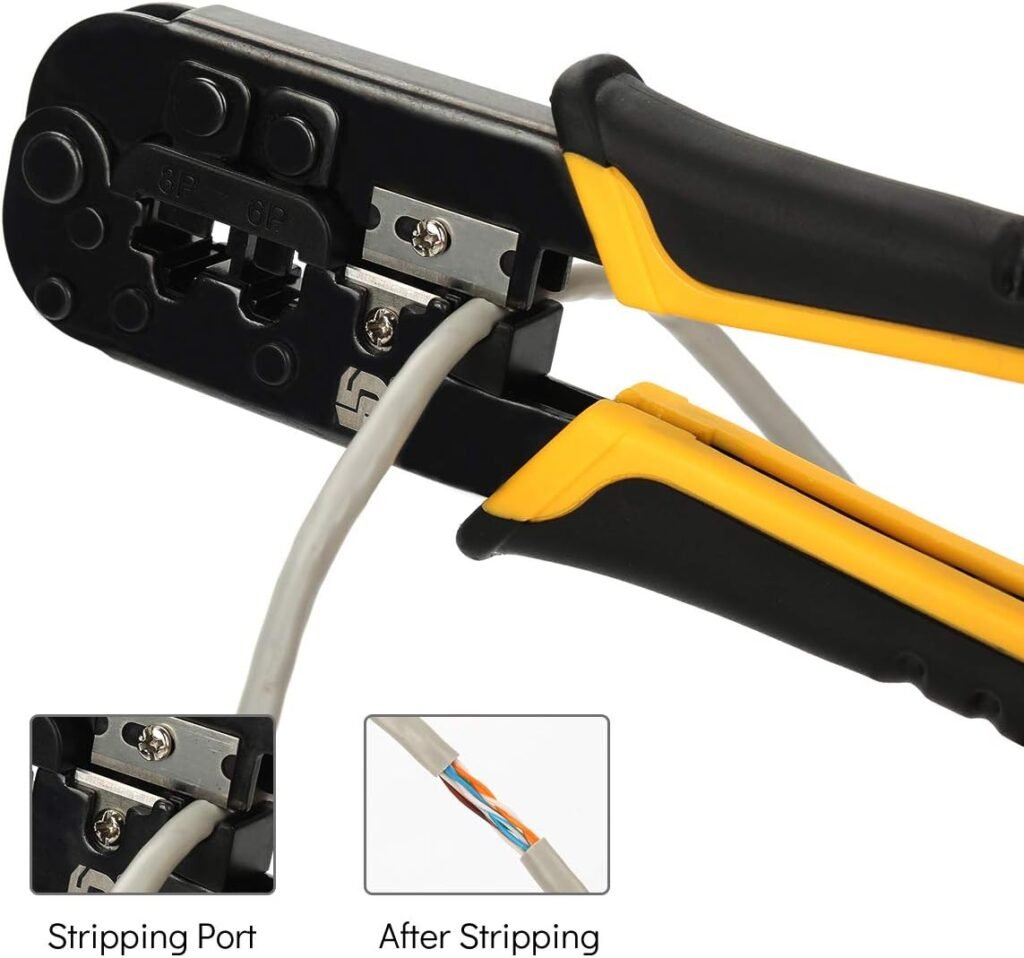

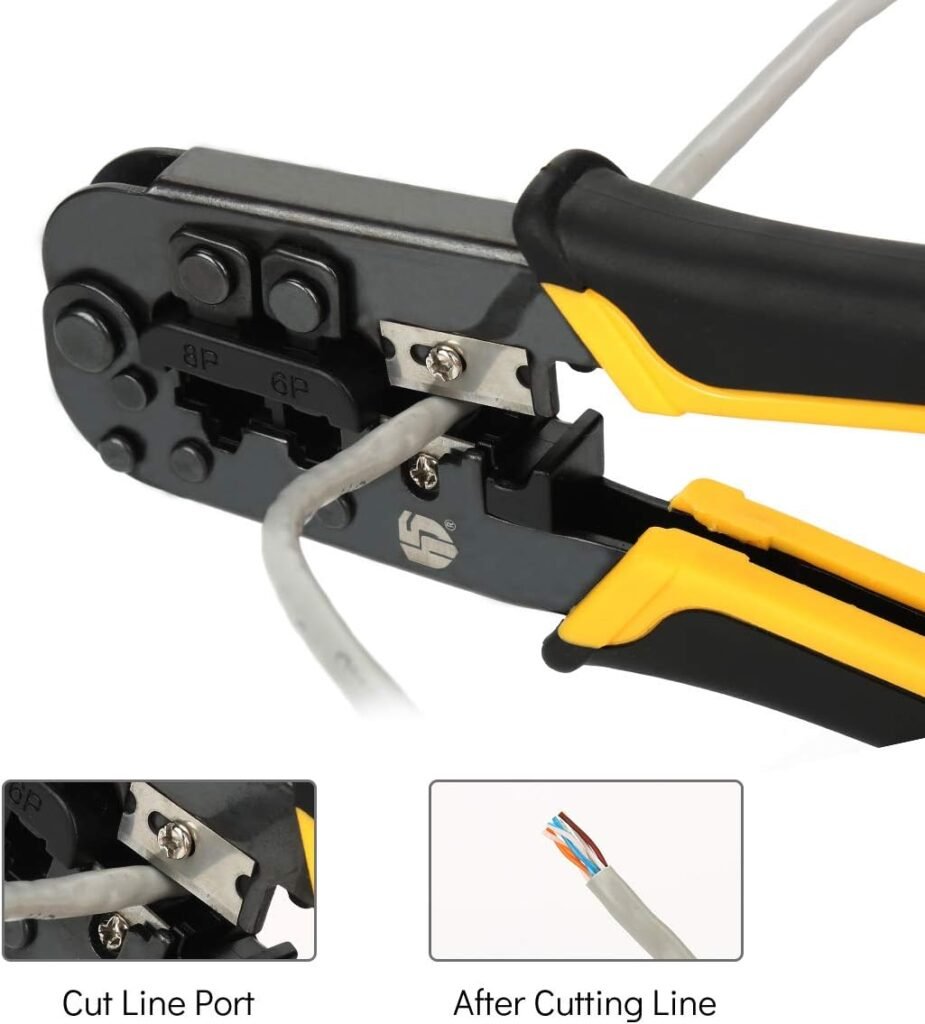

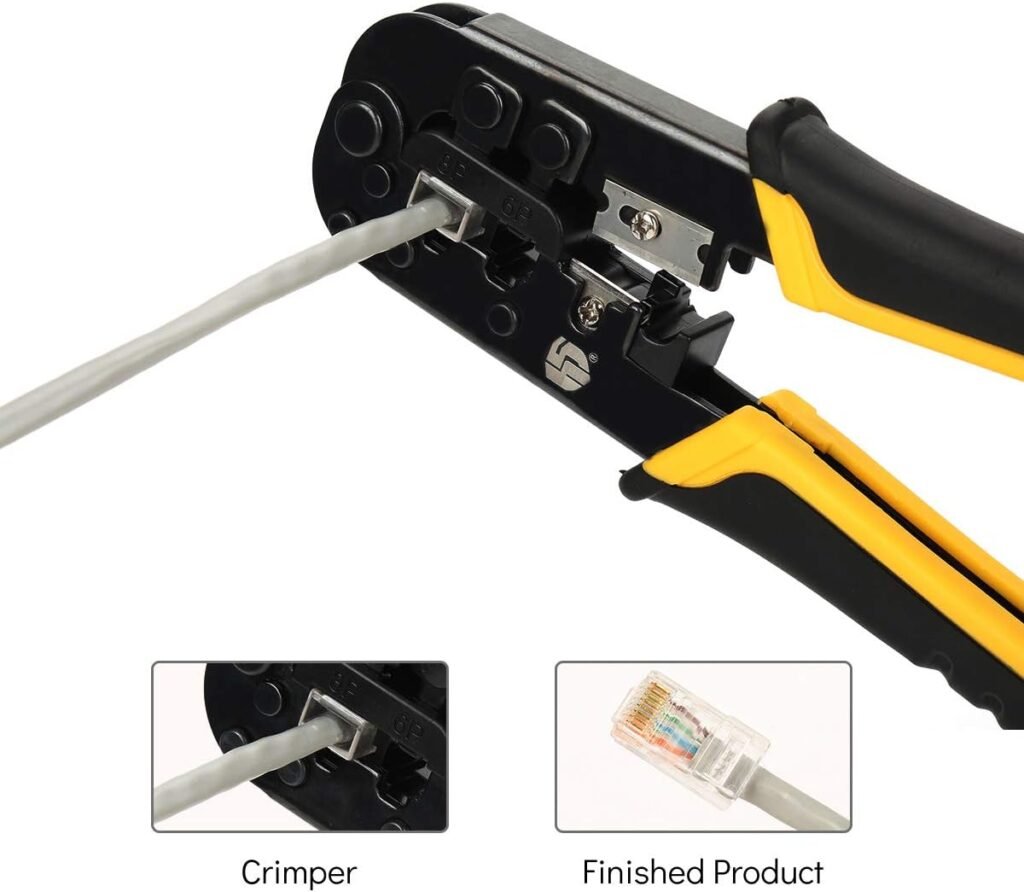

La siguiente figura muestra la herramienta principal para el montaje: alicates con pelacables y cortadores de cables incorporados. Naturalmente, los instaladores de cables profesionales también tienen una amplia variedad de herramientas adicionales, incluidas las de prueba de cables.
Crimpado (armado) de un conector RJ45 a un cable UTP
Estos son los pasos para engarzar, crimpar o armar (término más entendible en español) correctamente un RJ45 en un cable UTP.
- Corte el cable de forma cuadrada con tijeras o alicates RJ45.
2. Quite media pulgada de la cubierta plástica del extremo del cable. (Los hilos blancos adicionales que apenas se notan junto con los pares de cables trenzados se denominan hilos marcadores o cordón de desgarre. Los hilos de Kevlar fortalecen el cable y permiten que los instaladores puedan quitar fácilmente la cubierta).

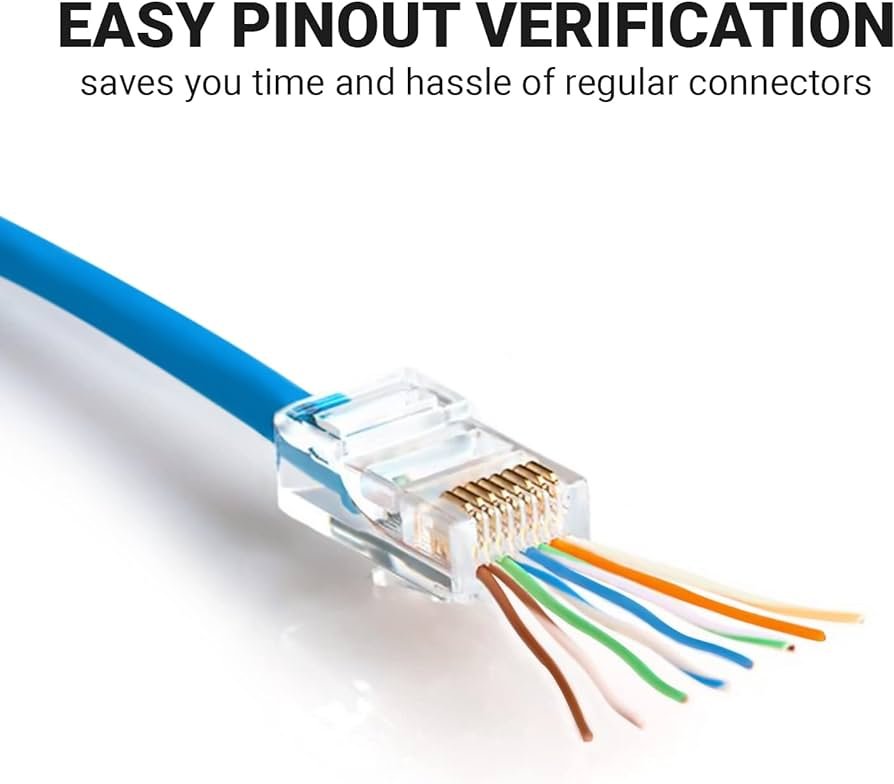

3. Inserte cada cable de forma lenta y cuidadosa en la ubicación correcta de acuerdo con la norma ANSI/TIA 568A o B (esta vez B). Desenrede el cable lo menos posible. Para ello, utilice las pinzas destinadas a este fin desde el principio, es decir, desde el momento en que pele o retire el aislamiento exterior del cable UTP.

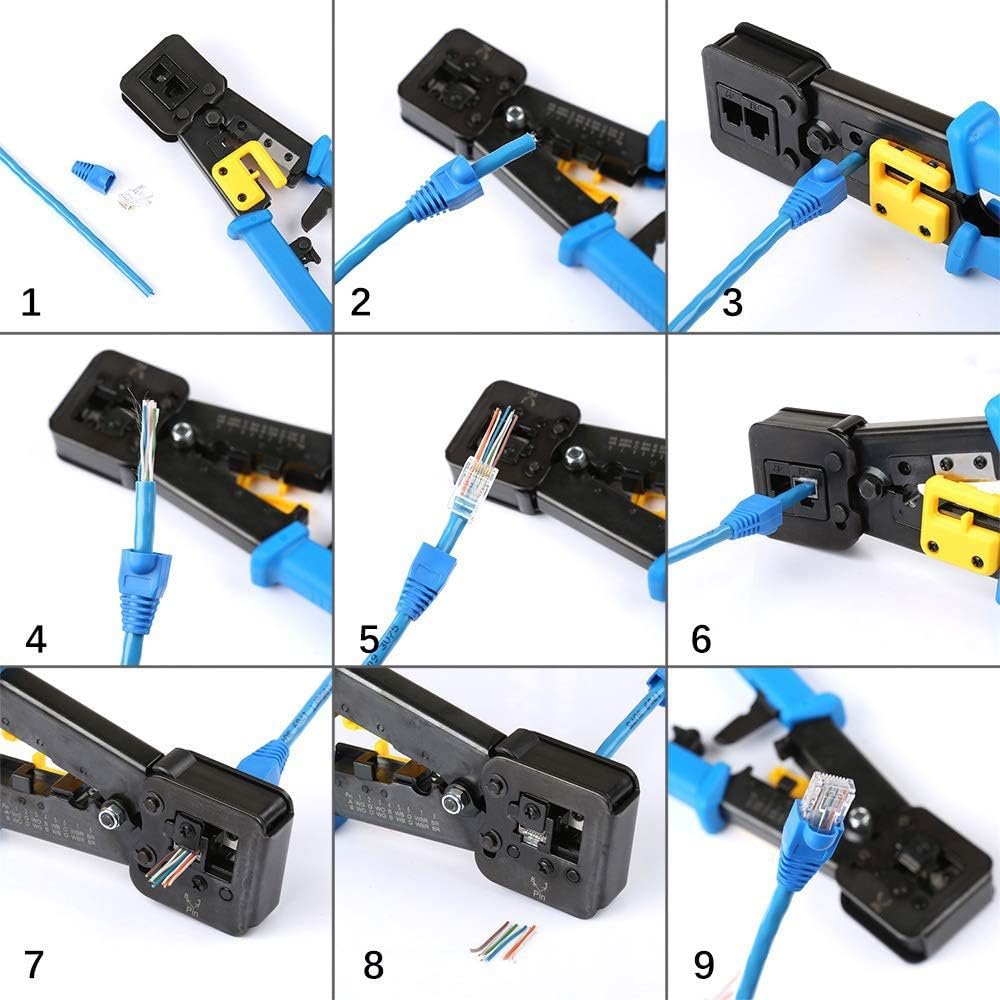

A continuación puedes ver en imágenes el proceso completo de montaje de un cable UTP en un conector RJ45, ordenando los cables según la citada norma.

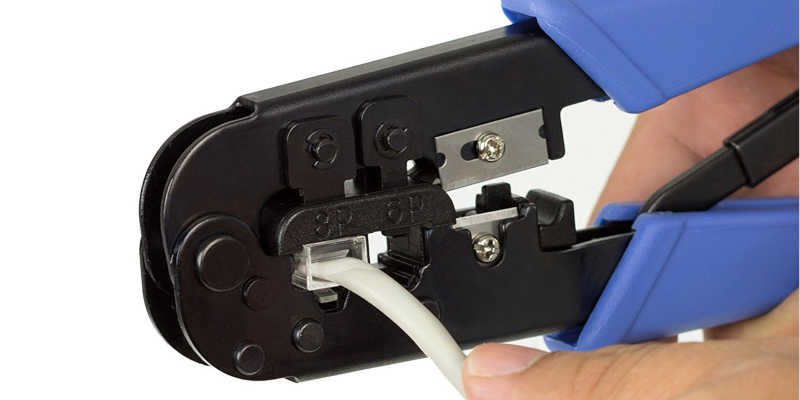

4. En este punto puedes ver con más detalle el paso 8 y 9 del proceso anterior. Introduce el conector RJ45 con el cable UTP en su interior, en el receptáculo RJ45 de las pinzas y presiona. No tienes que preocuparte si presionas demasiado; las pinzas tienen un tope para evitar que ejerzas demasiada presión.

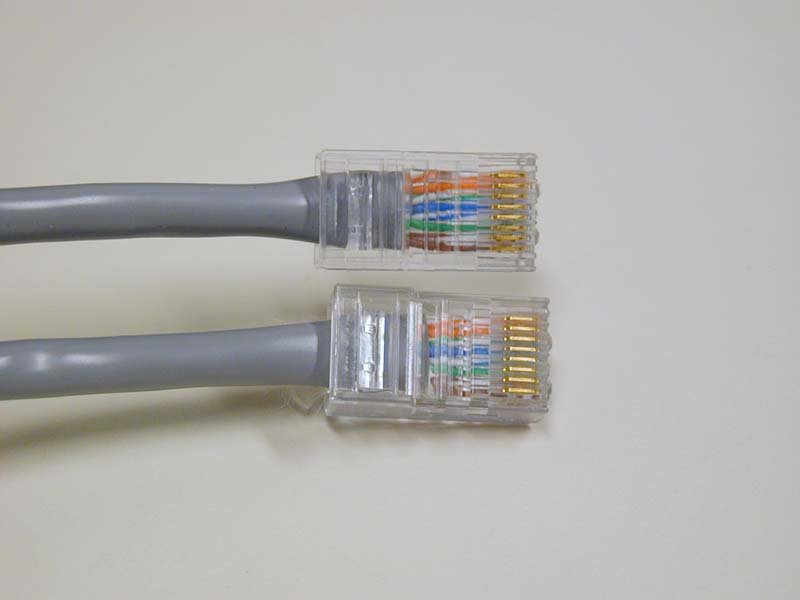

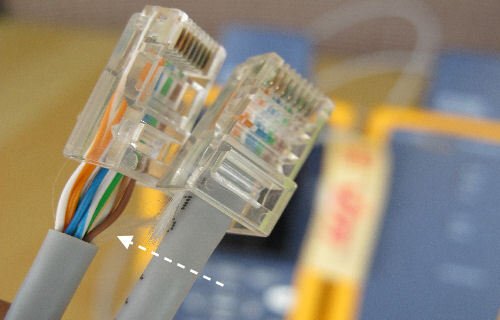

En la figura se muestra un cable muy bien ensamblado y otro que no lo está. Observe cómo debe encajar la tapa plástica en el conector RJ45.

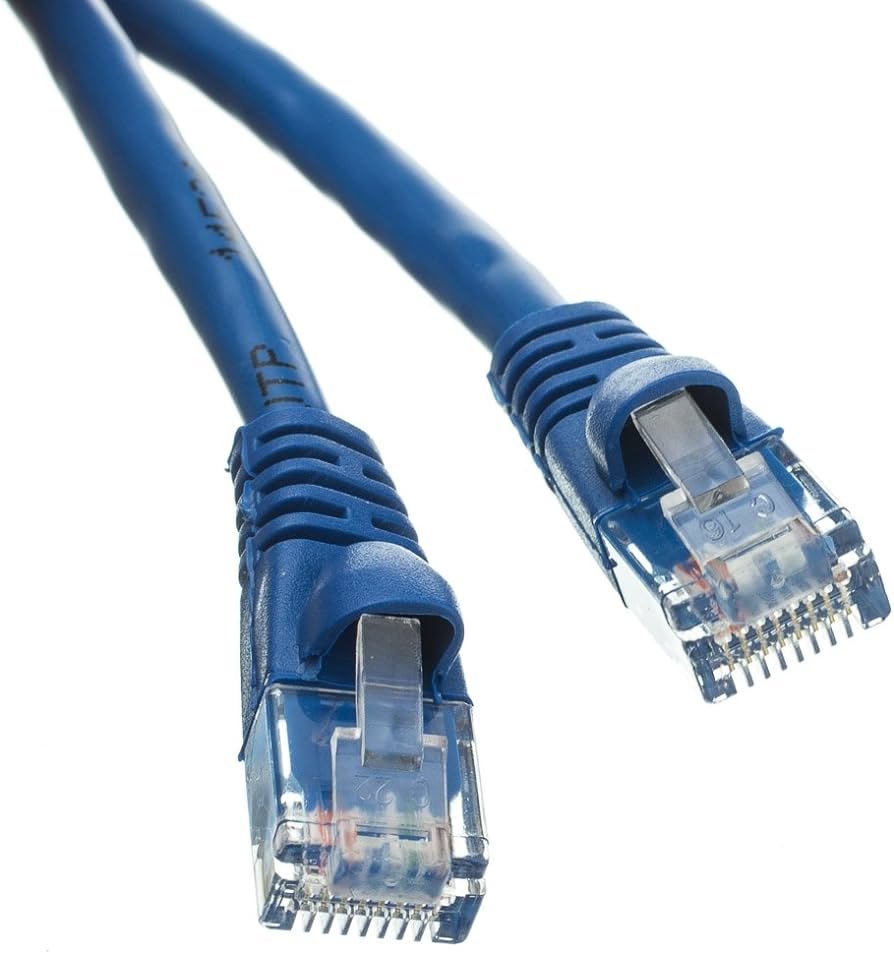

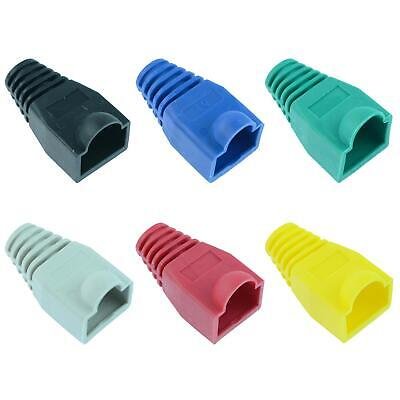

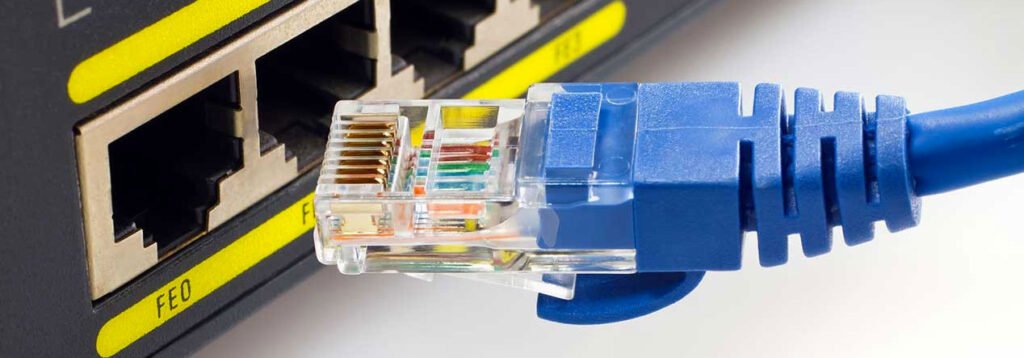

Un buen cable de conexión debe incluir una funda. El cable UTP debe insertarse en las fundas antes de ensamblar el cable y el conector RJ45, o en otras palabras, antes de realizar el ensamblaje en cuestión, debe deslizar las fundas sobre el cable de conexión.
Prueba de cable UTP
Después de montar un cable UTP, debe probarlo para asegurarse de que funciona correctamente. Para ello, se utiliza un comprobador de cables práctico, disponible en cualquier buena tienda de electrónica, para verificar que todos los cables individuales estén conectados en su ubicación correcta.
Área de trabajo

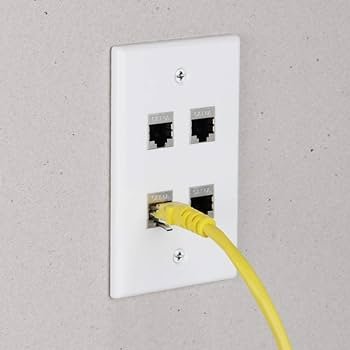

Desde el punto de vista del cableado, un espacio de trabajo no es más que una toma de pared que sirve como punto de terminación para cables de red horizontales, un punto de inserción conveniente para una estación de trabajo y un teléfono.
En la práctica, por supuesto, los términos área de trabajo incluyen la oficina o el cubículo. Un tomacorriente de pared consta de uno o dos enchufes hembra para aceptar el cable, un soporte de montaje y una placa frontal. Conecte la estación de trabajo al tomacorriente de pared con un cable de conexión.
El último paso es enchufar la estación de trabajo a la toma de corriente de la pared. Nuevamente, la mayoría de las personas utilizan un cable de conexión. Su cableado trenzado resiste el maltrato causado por el movimiento de equipos, sin mencionar las ocasionales patadas de las personas.
El área de trabajo puede ser la parte más sencilla del sistema de cableado estructurado, pero también es la fuente de la mayoría de las fallas de la red. Cuando un usuario no puede acceder a la red y sospecha que hay un cable roto, el primer lugar donde buscar es el área de trabajo.
Ampliando el Alcance de las Redes de Computadoras

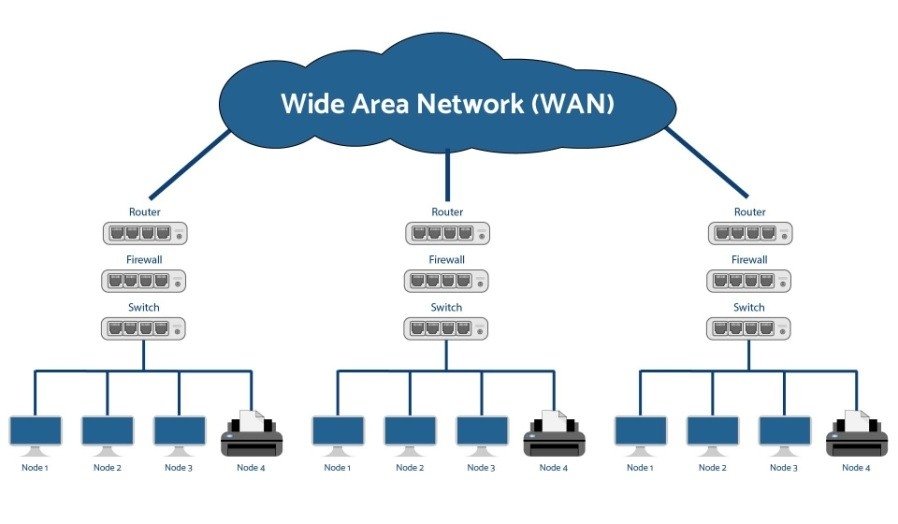

Una red de área amplia (WAN) es un grupo extenso de computadoras conectadas mediante tecnologías de larga distancia. Las redes LAN se conectan a una WAN con un dispositivo llamado enrutador. El mejor ejemplo de WAN es Internet.
Las Redes de Computadoras: El Pulso del Mundo Conectado y el Futuro de la Comunicación
REn un mundo donde la información es poder, las Redes de Computadoras son la columna vertebral de nuestra era digital. No solo conectan dispositivos, sino que impulsan la globalización, la innovación y la automatización a niveles sin precedentes. Desde el hogar hasta las corporaciones más grandes, las redes permiten la comunicación instantánea, el almacenamiento masivo de datos y la integración de tecnologías avanzadas como la Inteligencia Artificial, el Internet de las Cosas (IoT) y la Computación en la Nube.
Pero el futuro promete aún más: redes más rápidas, seguras y eficientes. Con la llegada del 6G, la Computación Cuántica y la Hiperconectividad, el potencial de las redes se expande hacia territorios inexplorados, transformando industrias, economías y la vida cotidiana. Quien domine la tecnología de redes dominará el futuro. La Revolución no se detiene, y las Redes de Computadoras son el Motor que la impulsa.
